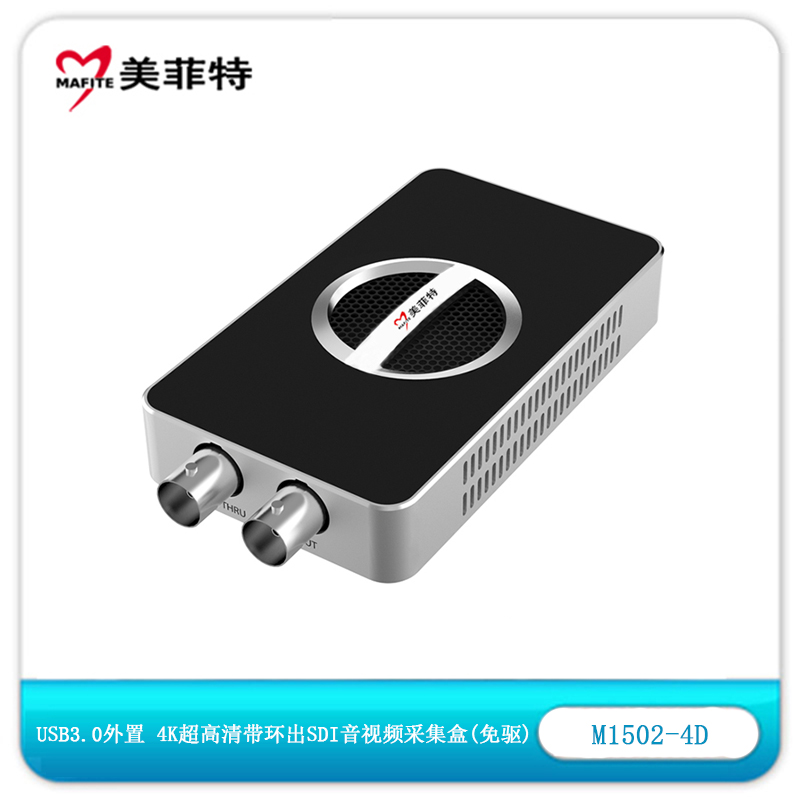

美菲特M1502-4D单路（1路）USB3.0外置免驱SDI 4K超高清音视频采集棒/盒/卡，可采集一路SDI 4K超高清音视频信号，同时带一路SDI环出， 1路麦克风3.5MM音频输入+1路耳机3.5MM音频输出，USB3.0连着电脑 ，免驱，即插即用，盒子上有1个SDI输入口+1个SDI环出口+1路麦克风音频输入口+1路耳机音频输出口， 接口支持HD/SD/3G /6G SDI,配件：1条USB3.0连接线。超小尺寸：110.7mm (L) x 56.8mm (W) x 17mm (H)
| M1502-2D 2K超高清带环出SDI采集棒 | M1502 USB3.0接口1080P高清SDI采集卡 |
产品特点：
1：****大分辨率支持 4K 30帧（FPS）,输入视频****高支持4096×2160分辨率
2：免驱，不用装驱动，即插即用，兼容常见的各种操作系统，Windows/Linux/ Mac OS X等
3：支持微软标准的Directshow进行开发。
4：免费赠送公司采集软件Capture ExpressV2.1 ，同时支持第三方软件：OBS 、AMCAP、Potplayer等，同时可支持大部分Windows上的多媒体视频软件或流媒体软件。还可以支持国内大多数视频会议软件、视频直播软件、P2P采集端软件、视频监控软件，如：上海华平的AVCON视频会议系统、北京威速V2 Conference视频会议、网动、红杉树等等知名品牌的视频软件。
5：支持UVC协议,支持一机多卡
技术规格
支持的操作系统 | · Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64) · Linux (Ubuntu 12.04–16.10, CentOS 7) · OS X 10.9–10.11 · macOS 10.12 · Chrome OS |
支持的 APIs | · Windows o DirectShow o Wave API/DirectSound/WASAPI · Linux o V4L2 o ALSA · OS X/macOS o QuickTime o AV Foundation |
支持的软件 | · VLC · VirtualDub · OBS · XSplit · vMix · VidBlaster · Wirecast · Microsoft Media Encoder · Adobe Flash Media Encoder · 任何其它使用 DirectShow, V4L2, QuickTime,AV Foundation 编程接口的编码 · 或流媒体软件 |
输入接口 | · BNC o SD/HD/3G/6G SDI · 3.5mm 插孔 o 非平衡线路输入 |
主机接口 | · USB 3.0 o 兼容 USB 2.0 o 兼容 USB 3.1 Gen 1 |

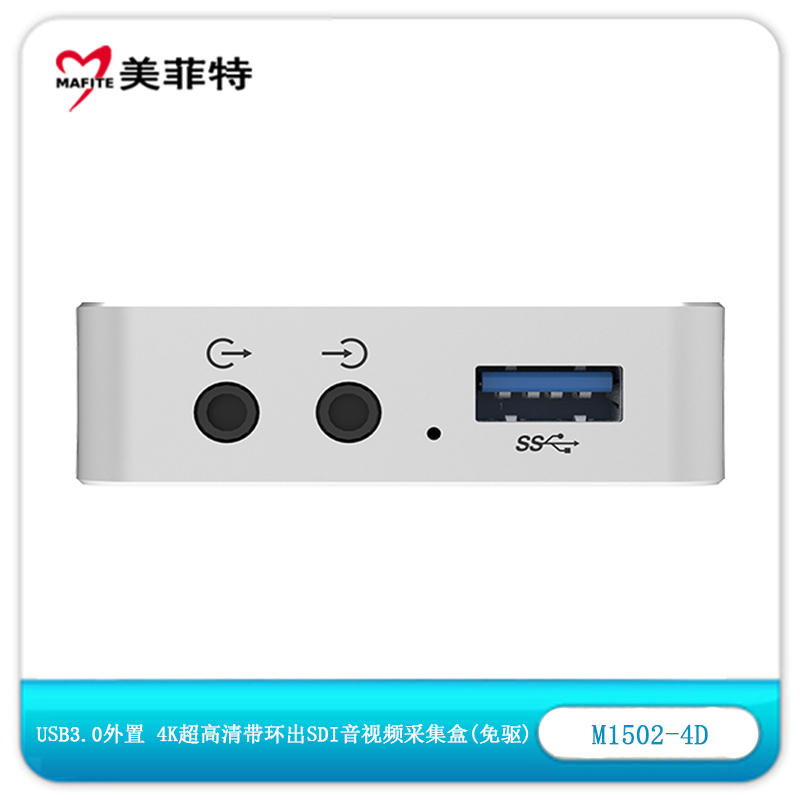

输出接口 | · 3.5mm 插孔 o 非平衡线路输出接口 |

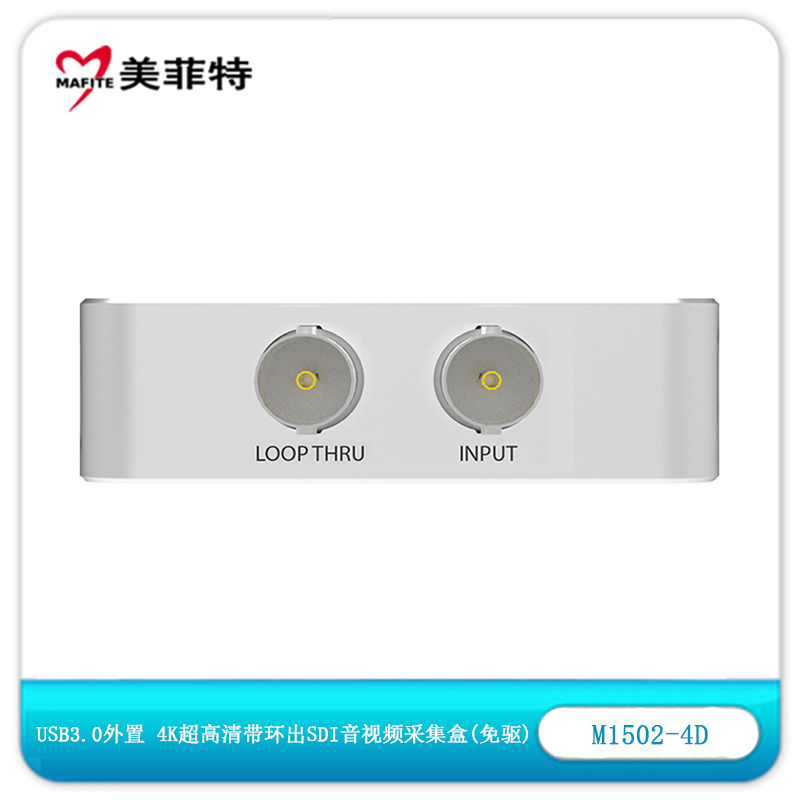

环出接口 | · BNC o SDI 环接口 |
输入特性 | · 输入视频****高支持 4096×2160 分辨率 |
SDI 信号相关的特性 | · 集成电缆均衡器，3G-SDI信号传输距离****长可达 150 米 · 支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS/6G (SMPTE 2081) 标准 · 支持 2K (2048×1080）和 4K (4096×2160) 模式 · 支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩采样 · 支持 10/12-bit 的色彩深度 · 支持提取 SMPTE 352 有效负荷识别符 · 支持 8 通道的音频通道，可达 48KHz · 支持提取音频形成信息和通道状态数据 · 对 3Gb-DS 有限的支持: 只能采集第一个流 · 对双链路接口的有限的支持 (仅采集第一个接口) o YCbCr 4:2:2 10-bit 1080p 50/59.94/60: 采集为 1080i 50/59.94/60 o YCbCr 4:4:4 10-bit：采集为4:2:2 o RGB 4:4:4: R/B子采样 |
模拟音频功能 | · 分离 SDI中的音频并通过 3.5mm 非平衡线路输出接口输出 · 可通过 3.5mm 非平衡线路输入接口采集模拟音频 |
采集格式 | · 采集信号分辨率****高可支持 4096×2160 像素 · 采集帧率****高可支持 120fps (实际采集帧率可能会受限于 USB 带宽及内部工作频率, · 在 Intel USB 3.0 控制器上典型采集帧率如下) o 1920×1080 YUY2 采集****高可达 90fps o 3840×2160 NV12 采集****高可达 30fps · 支持 4:2:0 8-bit 采集格式: NV12, I420 (****高 4096×2160) · 支持 4:2:2 8-bit 采集格式: YUY2, UYVY(****高 4096×2160) · 支持 4:4:4 8-bit 采集格式: RGB24, RGB32 (****高 2048×2160) · 默认为 YUY2, NV12 采集格式, 可通过 USB Capture Utility 设置更多的采集格式 |
视频处理功能 | · 视频处理流水线处理带宽可达 640M 像素/s · 视频剪裁 · 视频缩放 · 视频去隔行 o 两场行交错 o 两场混合 o 仅顶场 o 仅底场 · 视频宽高比变换 o 自动或手动选择输入视频宽高比 o 自动或手动选择采集视频宽高比 o 三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边) · 视频色彩空间转换 o 自动或手动选择输入色彩空间和量化范围 o 自动或手动选择采集色彩空间、量化范围和饱和度范围 o 支持 RGB、YCbCr 601、YCbCr 709 色彩空间 o 支持有限或完整的量化范围 o 支持有限、完整和扩充色域的饱和范围 · 视频帧率变换 · 画面上下翻转或左右镜像 |
一机多设备 | · 支持同一个系统中接入多个 USB 设备 · 可通过 USB Capture Utility 将设备设置为以序列号作为系统中显示的设备名称 |
SDK | · USB Capture SDK 提供获取信号状态、设置采集选项等功能。 |
固件升级 | · 在同一系统中的多个设备可以同时升级 |
LED 指示灯 | · LED 灯的状态显示了工作状态: 空闲，输入信号已锁定，内存错误或 FPGA 配置错误 |
尺寸 | · 110.7mm (长) x x 56.8mm (宽) x 17mm (高) |
配件 | · USB 3.0连接线 |
功耗 | · 5V 电源的****大电流: ~0.86 A · ****大功耗： ~4.3 W |
工作环境 | · 操作温度：0 到 50 摄氏度 · 保存温度：–20 到 70 摄氏度 · 相对湿度：5% 到 90% (非冷凝状态) |

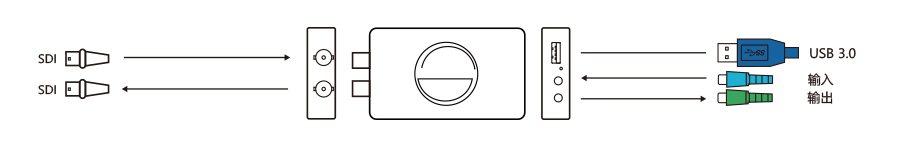

产品接口
产品特性

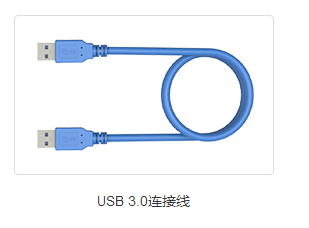

产品配件
应用领域
1. 教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;
2. 大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控机等设备;
3. 安检 X 光机、雷达图像信号、VDR纪录仪;
4. 医疗 X 光机、CT机、胃肠机、腹腔镜、B超机等医疗设备图像采集;
网络电视直播、庭审现场录制采集，游戏设备（如PS4 Pro，XBOX One S）录像采集。
美菲特官网：www.mftsp.com www.mftvideo.com 全国咨询统一热线：010-57196215 15311325956 地址：北京市海淀区上地信息路2号东区1-15B
