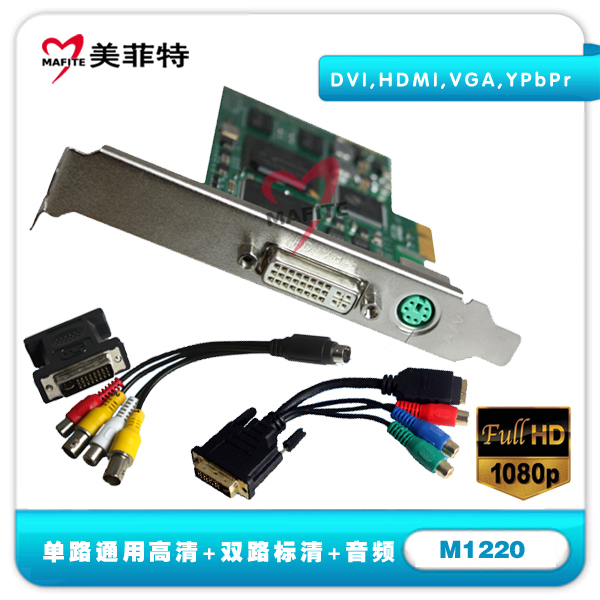

美菲特M1220（半高） 单路通用高清+双路标清音视频采集卡
同时采集一路高清(通用高清输入，DVI、VGA、HDMI、YPbPr)+2路A/V信号+1路不平衡立体声音频
单卡走天下
创造性地将 VGA 和标清视频整合在一起，很多场合需要 VGA 和模拟视频信号同时采集。教学录播: 教师机画面+教师视频+学生视频;手术直播: 医疗仪器画面+手术实况;安全检查: X 光检测机+通道视频;大屏显示: 多种视频信号源整合显示。
通用高清输入
高清输入可动态切换信号源类型，包含 DVI，HDMI，VGA，YPbPr 信号，****高支持 1080P 60Hz 的信号采集。
技术规格
| 连接 | |
| 主机接口 | PCI-Express x1, Low Profile, 200MB/s 传输带宽 |
| 输入接口 | 1 个 DVI-I 接口 (可转接HDMI，VGA，YPbPr) 1 个 DIN-6 接口 (可转接 2 路 CVBS，1 路不平衡立体声音频线路输入) |
| DVI 视频输入 | 1 路 1080P/60HZ 高清 DVI 信号 |
| VGA 视频输入 | 1 路 VGA 信号 |
| HDMI 视频输入 | 2 路 1080P/60HZ 高清 HDMI 信号 |
| YPbPr 视频输入 | 2 路 YPbPr 信号 |
| CVBS 视频输入 | 2 路标清视频信号 |
| HDMI 音频输入 | 1 路 LPCM 音频信号 |
| 模拟音频输入 | 1 路模拟音频信号 |
| 标准 | |
| DVI 输入格式 | 符合 DVI 1.0 标准，单连接(480i，576i，480p，576p，720p，1080i，1080p) |
| HDMI 输入格式 | 符合 HDMI 1.3 标准，支持 36bit DeepColor |
| YPbPr 输入格式 | 480i，576i，480p，576p，720p，1080i，1080p |
| VGA 输入格式 | 640×400 – 2048×1536，像素率低于 170MHz 即可 VGA 信号提供安全模式，可以采集非常规分辨率 |
| CVBS 输入标准 | PAL/ NTSC |
| HD 输出格式 | 40×30 – 2048×1536，帧率：1-100 fps |
| SD 输出格式 | 176×144 – 768×576，帧率：1-30 fps |
| 模拟音频采样率及信噪比 | Up to 48KHz，85db，24-bit |
| 视频采样率 | CVBS：57.27MHz (4x Oversampling) RGB/ YPbPr：170MHz HDMI/ DVI：225MHz |
| 视频采样精度 | 10bit |
| 色彩空间 | YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits |
| 视频处理 | |
| 色彩空间转换 | 硬件色彩转换 |
| 去隔行 | 垂直滤波去隔行;运动自适应去隔行 |
| 画面缩放 | 硬件 5-Tap 缩放 |
| 画面反转 | 水平;垂直 |
| 画面剪裁 | 有 |
| 图像调节 | 亮度/对比度/色调调节 饱和度调节/黑白，彩色控制 伽玛值调节 (Gamm 单独调节 R/G/B 三色的亮度、对比度 |
| 其他 | |
| 操作系统支持支持 | 以下操作系统的 x86 和 x64 版本： Windows XP Professional Windows Server2003 Windows Vista Windows Server 2008 Windows 7 Windows Server 2008 R2 Windows 8 Linux |
| 兼容软件 | Windows Media Encoder Adobe Flash Media Live Encoder Real Producer Plus VideoLAN for Windows |
| 板载内存 | 256MB DDR2，工作频率为 160 Mhz，位宽 64bit |
| 升级 | 固件可升级 |
| 安装 | 可插入PCI-Express x1, x4, x8 或 x16 插槽；可安装在半高（2U）、全高（4U）的机箱内 |
| 几何尺寸 | 102.5mm x 64.5mm |
| 功耗 | <= 6W |
| 产品保修 | 1 年质保 |
选择一款美菲特M1220，半高、标高
您可以为不同型号的台式机或者工作站轻松添加美菲特M1220，带来高画质的享受。美菲特M1220有不同的型号，分别可以插入半高和全高机箱中。全自动检测
自动检测输入 VGA 信号的分辨率，并自动将采集参数调整至****佳，包括自动时序检测和自动相位检测。自动时序检测支持 GIF、DMT、CEA 等一系列时序标准，对不符合特定时序标准的输入信号自动通过图像分析算法进行优化调整。自动相位检测采用图像分析功能，自动调节采样相位，使画面自动调整至****清晰。您再也不需要进行任何手动设置即可使您的采集画面无黑边，达到****佳水平。
高品质的音视频体验
采用专业的视音频采集芯片，FPGA 内自主研发的图像 DMA 传输模块、自动去黑边和运动自适应去隔行技术进一步保障画质,运动画面不会发生拖尾现象,使得运动画面更加清晰;高采样率和高采样精度保证声音采样失真****小化，高信噪比保证声音足够纯净，带来更高品质的音视频体验。高性能视频处理
采用高速 PCI-Express 接口,高速大容量图像缓存技术,有效避免了画面拉丝现象的产生。画面位置调节精确到1个像素精度。更简单易用和丰富的色彩调节功能，如调节画面的对比度、亮度、色彩饱和度、色相、Gamma 调节等，高质量图像缩放，自动去黑边，带来更好、更锐利的画面、更纯正的色彩。
兼容多个应用程序同时采集
具有 SimuStream 功能，您可以同时使用多个应用程序同时采集单一信号源，每个通道不会降低帧率影响工作效率。
标准开发接口
基于 DirectShow Filter 的音视频采集接口、基于 DirectSound 的音频采集接口、基于 IKsPropertySet 的扩展接口，兼容更多软件。
硬件“软升级”
采用 美菲特专用视频处理引擎，具有高度的灵活性，您可以在不更换硬件的情况下，使用固件和驱动升级的方法升级美菲特视频处理引擎，在不需要更换芯片的条件下同样达到硬件升级的效果，极大程度地降低了维护成本，享受完美服务。
