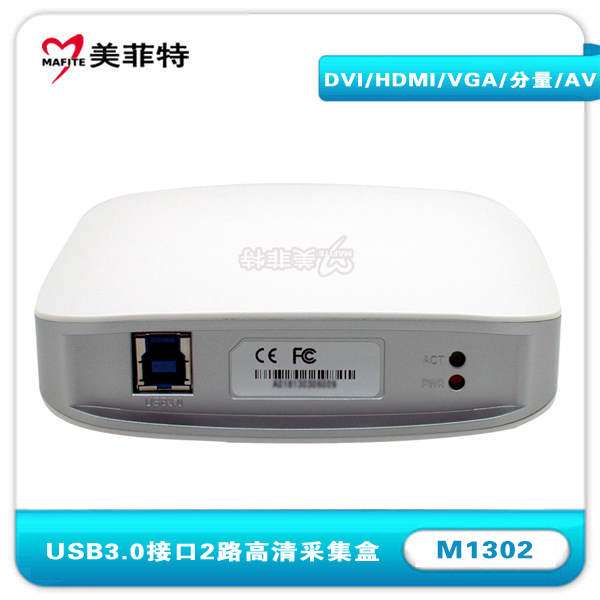

美菲特M1302 2路高清1080p 高清音视频采集盒创造性采用USB 3.0接口，实现超高速传输，可同时采集 2 路通用高清视频信号，个通道可达 1080p/60 Hz，包含 DVI 视频信号、HDMI音视频信号、VGA 模拟信号、分量模拟信号、复合标清模拟信号。直接从计算机获得供电，无需外接笨重的电源适配器，具有非常好的便携性。您可以使用便携式设备采集到****高质量无压缩的1080HD视频了。在 Intel原生 USB 3.0 芯片组上双路同时采集可达到 1080p30fps。美菲特M1302 可转接USB2.0使用或者也可以通过 PCI Express 接口扩展出 USB 3.0 接口。
美菲特M1302 2路高清USB3.0采集卡支持1080P/60Hz：2路通用高清视频信号(DVI/HDMI/VGA/分量/CVBS)
产品特性
可同时采集2路通用高清视频信号。
输入视频信号可达1080p/60 Hz。
可采集DVI、VGA、HDMI、分量信号。
可采集HDMI中的LPCM音频信号。
微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
超小尺寸：98mm x 98mmx25mm(L/W/H)。
高级特性
输入可动态切换信号源类型：DVI/HDMI，VGA，分量。
可兼容复合视频(CVBS)输入信号
输入支持自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。
VGA信号提供安全模式，支持采集****大行采样数小于等于4095内的VGA信号
支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
支持垂直滤波和运动自适应去隔行功能。
硬件色彩转换，可输出YUYV、UYVY、I420、NV12、RGB24、RGB32色彩格式。
画面水平、垂直反转功能。
固件可升级。
【产品规格】
产品规格 | |
| 主机接口 | USB3.0，*300-350MB/s传输带宽 |

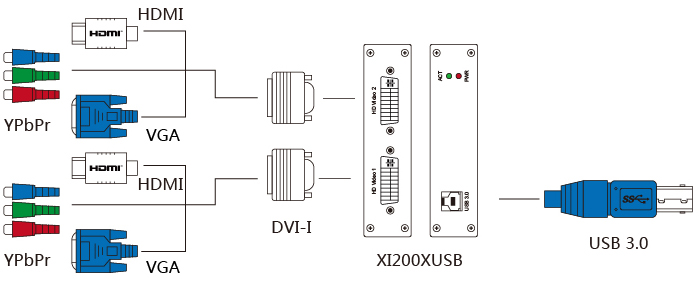

| 输入接口 | 2 个 DVI-I 接口 (可转接HDMI，VGA，YPbPr) |
| DVI视频输入 | 2路1080P/60HZ高清DVI信号 |
| HDMI视频输入 | 2路1080P/60HZ高清HDMI信号 |
| VGA视频输入 | 2路VGA信号 |
| YPbPr视频输入 | 2路YPbPr信号 |
| CVBS视频输入 | 2路标清视频信号 |
| HDMI音频输入 | 2路LPCM音频信号 |
标 准 | |
| DVI输入格式 | 符合DVI 1.0标准，单连接(480i、576i、480p，576p，720p，1080i，1080p) |
| HDMI输入格式 | 符合HDMI 1.3 标准，支持36bit DeepColor |
| VGA输入格式 | 640×400-2048×1536，像素率低于170MHz即可 VGA信号提供安全模式，可以采集非常规分辨率 |
| YPbPr输入格式 | 480i、576i、480p，576p，720p，1080i，1080p |
| CVBS输入标准 | 标准PAL/NTSC |
| HD输出格式 | 40×30-2048×1536，帧率： 1-100 fps |
| SD输出格式 | 176×144-768×576，帧率：1-30 fps |
| 模拟音频采样率及信噪比 | Up to 48KHz，85db，24-bit |
| 视频采样率 | RGB/分量：170MHz HDMI/DVI：225MHz |
| 视频采样精度 | 10bit |
| 色彩空间 | YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits |
| 视频处理 | |
| 色彩空间转换 | 硬件色彩转换 |
| 去隔行 | 垂直滤波去隔行;运动自适应去隔行 |
| 画面缩放 | 硬件5-Tap缩放 |
| 画面反转 | 水平;垂直 |
| 画面剪裁 | 有 |
| 图像调节 | 亮度/对比度/色调调节 饱和度调节/黑白，彩色控制 伽玛值调节 (Gamma) 单独调节R/G/B三色的亮度、对比度 |
其 他 | |
| 操作系统支持支持 | 以下操作系统的x86和x64版本： Windows XP Professional Windows Server2003 Windows Vista Windows Server 2008 Windows 7 Windows Server 2008 R2 Windows 8 |
| 兼容软件 | Windows Media Encoder Adobe Flash Media Live Encoder Real Producer Plus VideoLAN for Windows |
| 板载内存 | 128MB DDR2，工作频率为 160 Mhz，位宽 32bit |
| 升级 | 固件可升级 |
| 安装 | 通过 USB3.0 接口与电脑相连，并兼容 USB2.0 接口，但采集帧率有所降低 |
| 几何尺寸 | 98mm x 98mmx25mm(L/W/H) |
| 功耗 | <= 3.5W |
| 工作温度范围 | 0-50 摄氏度 |
| 保存温度范围 | -20-70 摄氏度 |
| 保存湿度范围 | 5%-90 % |

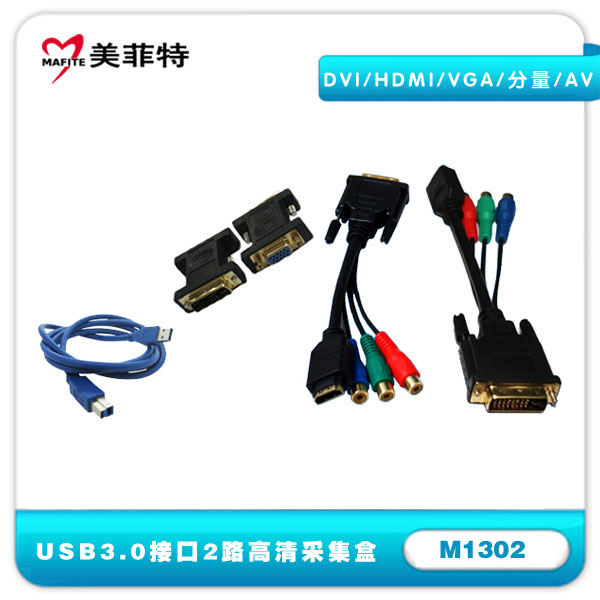

标准附件
DVI-I 转 HDMI + YPbPr 转接线缆 2根
DVI-I 转 VGA 转接头 2只
USB3.0线缆 1根
*请注意：
1. 实际USB3.0传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
【提供二次开发包SDK】
美菲特M1302 2路高清USB3.0采集盒免费提供SDK开发包，方便用户较快地集成到现有的系统中。可广泛应用于网络视频直播、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。
【专业级视频处理功能】
色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节 R，G，B 三色的亮度、对比度;提供运动自适应去隔行效果，运动画面不会发生拖尾现象，使得运动画面更加清晰;采用 10bit 采样精度 AD 转换器，保障画面细节丰富，信噪比高，并****大程度减少了色边的出现。
【出众的图像质量】
可采集和播放原生无压缩高清、标清图片，支持 YUY2, UYVY, RGB24, RGB32, I420,NV12，可获得****好的图像质量。真正的镜像采集，不存在任何损失或降低图像质量的压缩视频，还原色彩更加高清逼真。有了高质量的素材，您的创造力可以得到尽情发挥。
【全自动VGA采集】
拥有业界****好的自动检测输入 VGA 信号的分辨率，并自动将采集参数调整至****佳，包括自动时序检测和自动相位检测。VGA 时序支持自动检测以下时序标准：GTF/ CEA/ DMT/ IBM PC/ Apple/ VESA ，对不符合特定时序标准的输入信号自动通过图像分析算法进行优化调整。自动调节采样相位，使画面自动调整至****清晰。您再也不需要进行任何手动设置即可使您的采集画面达到****佳水平。
【高性能】
USB3.0 接口并采用高速大容量图像缓存技术，轻松达到更高的传输速率和质量;色彩空间转换、画面反转、缩放和去隔行等图像处理在FPGA内完成，极大地减少了CPU的负担。
【兼容更多软件】
采用标准开发接口，基于 DirectShow Filter 的音视频采集接口，基于 DirectSound 的音频采集接口，基于 IKsPropertySet 的扩展接口，兼容更多软件，如：Windows Media Encoder、Adobe Flash Media Live Encoder、Real Producer Plus、VideoLAN for Windows。兼容目前市面上绝大多数的视频应用软件，如视频会议、P2P端、视频监控、大屏融合等各种软件。
【支持超长 DVI/ HDMI 输入电缆】
具有自适应均衡器，支持长达 30 米的 HDMI 输入电缆，完全满足特定环境用户的需求。
【兼容多个应用程序同时采集】
具有 SimuStream 功能，您可以同时使用多个应用程序同时采集单一信号源，每个通道不会降低帧率影响工作效率。
【高品质元件具有超强稳定性】
所有芯片和电容元件使用进口高质量元件，采用8层板设计，信号品质优于同类产品，轻松通过超长时间全负荷工作，可连续工作24h x7不间断。
【硬件“软升级”】
采用 美菲特 专用视频处理引擎，具有高度的灵活性，您可以在不更换硬件的情况下，使用固件和驱动升级的方法升级 美菲特 视频处理引擎，在不需要更换芯片的条件下同样达到硬件升级的效果，极大程度地降低了维护成本，享受完美服务。
