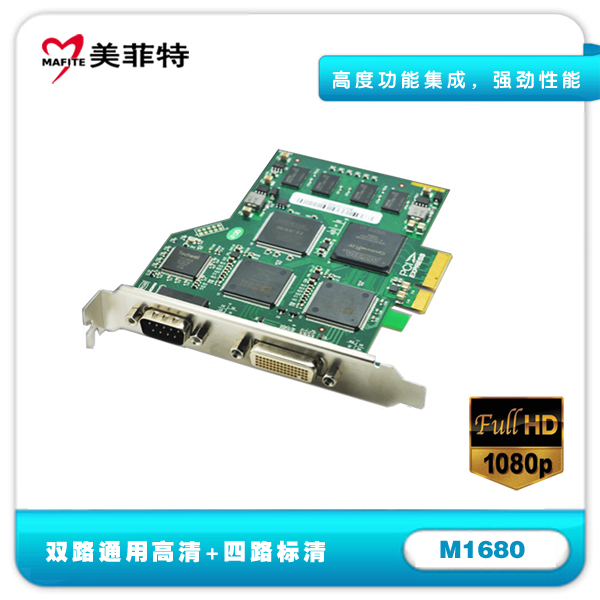

美菲特M1680 双路通用高清+四路标清音视频采集卡
高度功能集成，强劲性能，单卡同步采集双路通用高清(DVI/VGA/HDMI/YPbPr)+4路cvbs信号
连接各种设备
通过美菲特M1680您可以采集标清、高清各类视频信号，您可以连接 DVI、HDMI 等高清数字信号设备，也可以连接 VGA、分量等模拟信号的高清设备，同时美菲特M1680还可以采集四路cvbs信号。您可以通过 XI204XE 接入大屏显示的各种输入信号。
技术规格
| 连接 | |
| 主机接口 | PCI-Express x4, Half length,700MB/s 传输带宽 |
| 输入接口 | 1 个 DMS59 接口（转接2路DVI-I接口） 1 个 DB9 接口（转接 4 路 CVBS + 2 路立体声音频） |
| DVI 视频输入 | 2 路 1080P/60HZ 高清 DVI 信号 |
| VGA 视频输入 | 2 路 VGA 信号 |
| HDMI 视频输入 | 2 路 1080P/60HZ 高清 HDMI 信号 |
| YPbPr 视频输入 | 2 路 YPbPr 信号 |
| CVBS 视频输入 | 4 路标清视频信号 |
| HDMI 音频输入 | 2 路 LPCM 音频信号 |
| 模拟音频输入 | 2 路模拟双声道音频信号 |
| 标准 | |
| DVI 输入格式 | 符合 DVI 1.0 标准，单连接(480i，576i，480p，576p，720p，1080i，1080p) |
| HDMI 输入格式 | 符合 HDMI 1.3 标准，支持 36bit DeepColor |
| YPbPr 输入格式 | 480i，576i，480p，576p，720p，1080i，1080p |
| VGA 输入格式 | 640×400 – 2048×1536，像素率低于 170MHz 即可 VGA 信号提供安全模式，可以采集非常规分辨率 |
| CVBS 输入标准 | PAL/ NTSC |
| HD 输出格式 | 40×30 – 2048×1536，帧率：1-100 fps |
| SD 输出格式 | 176×144 – 768×576，帧率：1-30 fps |
| 模拟音频采样率及信噪比 | Up to 48KHz，85db，24-bit |
| 视频采样率 | RGB/ YPbPr：170MHz HDMI/ DVI：225MHz |
| 视频采样精度 | 10bit |
| 色彩空间 | YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits |
| 视频处理 | |
| 色彩空间转换 | 硬件色彩转换 |
| 去隔行 | 垂直滤波去隔行;运动自适应去隔行 |
| 画面缩放 | 硬件 5-Tap 缩放 |
| 画面反转 | 水平;垂直 |
| 画面剪裁 | 有 |
| 图像调节 | 亮度/对比度/色调调节 饱和度调节/黑白，彩色控制 伽玛值调节 (Gamm 单独调节 R/G/B 三色的亮度、对比度 |
| 其他 | |
| 操作系统支持支持 | 以下操作系统的 x86 和 x64 版本： Windows XP Professional Windows Server2003 Windows Vista Windows Server 2008 Windows 7 Windows Server 2008 R2 Windows 8 |
| 兼容软件 | Windows Media Encoder Adobe Flash Media Live Encoder Real Producer Plus VideoLAN for Windows |
| 板载内存 | 256MB DDR2，工作频率为 160 Mhz，位宽 64bit |
| 升级 | 固件可升级 |
| 安装 | 可插入PCI-Express x4,x8 或 x16 插槽;可安装在全高(4U)的机箱内 |
| 几何尺寸 | 117mm x 102.8mm |
| 功耗 | <= 8W |
| 产品保修 | 1 年质保 |
高度功能集成
可同时采集 2 路高清 1080p 信号和 4 路 cvbs 信号，高清信号每个通道可达 1080p/60 Hz，cvbs信号每通道都可达到 D1/30Fps，无丢帧现象，并可对高清、标清输入信号任意缩放和剪裁，满足您的个性化需求，带来更具个性化的体验。
专业级视频处理功能
色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节 R，G，B 三色的亮度、对比度;提供运动自适应去隔行效果，运动画面不会发生拖尾现象，使得运动画面更加清晰;采用 10bit 采样精度 AD 转换器，保障画面细节丰富，信噪比高，并****大程度减少了色边的出现。出众的图像质量
美菲特M1680进行实时高质量采集，可以得到全分辨率高清无压缩视频采集，确保从高清素材输出生成的高清节目完全保留了原始的图像质量，高清采集****大分辨率能达到 2048×1536。真正的镜像采集，不存在任何损失或降低图像质量的压缩视频，还原色彩更加高清逼真。
高性能
高速 PCI-Express×4 接口，达到 600-800MB/s 传输带宽，采用高速大容量图像缓存技术，轻松达到更高的传输速率和质量;色彩空间转换、画面水平/垂直反转、缩放和去隔行等图像处理在 FPGA 内完成，极大地减少了 CPU 的负担，高效率 DMA 传输方式进一步解放了 CPU 的能力，从而让 CPU 专注于用户指定的工作。小尺寸具备超强稳定性
拥有强劲性能的美菲特M1680却具备迷你尺寸，仅有117mm x 102.8mm，比同类产品减小 30%。并且所有芯片和电容元件使用进口高质量元件，采用 6 层板设计，信号品质优于同类产品，轻松通过超长时间全负荷工作，可连续工作 24h x7 不间断。
业内领先的低功耗
美菲特M1680同时采集 2 路 1080P 视频信号和 4 路cvbs信号，功耗却只有 5w，仅仅是同类产品的 1/2。硬件“软升级”
采用美菲特专用视频处理引擎，具有高度的灵活性，您可以在不更换硬件的情况下，使用固件和驱动升级的方法升级美菲特视频处理引擎，在不需要更换芯片的条件下同样达到硬件升级的效果，极大程度地降低了维护成本，享受完美服务。
兼容更多软件
采用标准开发接口，基于 DirectShow Filter 的音视频采集接口，基于 DirectSound 的音频采集接口，基于 IKsPropertySet 的扩展接口，兼容更多软件，如：Windows Media Encoder、Adobe Flash Media Live Encoder、Real Producer Plus、VideoLAN for Windows。

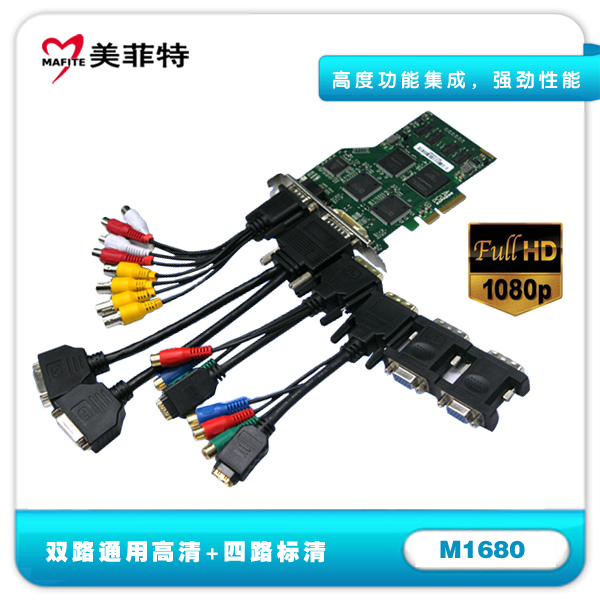

配件列表：
美菲特M1680采集卡：1 张
DMS59 转双 DVI 转接线缆：1 个
DB9 转 4 路 CVBS + 2 路立体声音频转接线缆：1 个
DVI-I 转 HDMI +分量转接线：2个
DVI-I 转 VGA 转接头：2 个
驱动程序安装光盘：1 张
包装盒：1 个
美菲特官网：www.mftsp.com www.mftvideo.com 全国咨询统一热线：010-57196215 15311325956 地址：北京市海淀区上地信息路2号东区1-15B
