美菲特M1203 双路HDMI高清音视频采集卡
mafite | 2017-09-30 15:50:44    阅读:19   发布文章

美菲特M1203 双路HDMI高清音视频采集卡,支持****新HDMI 1.4a标准,可采集HDMI,同时采集2路HDMI高清视频信号,同时带有音频输入。能直接兼容标准的DirectShow软件,带完整的SDK二次开发包。

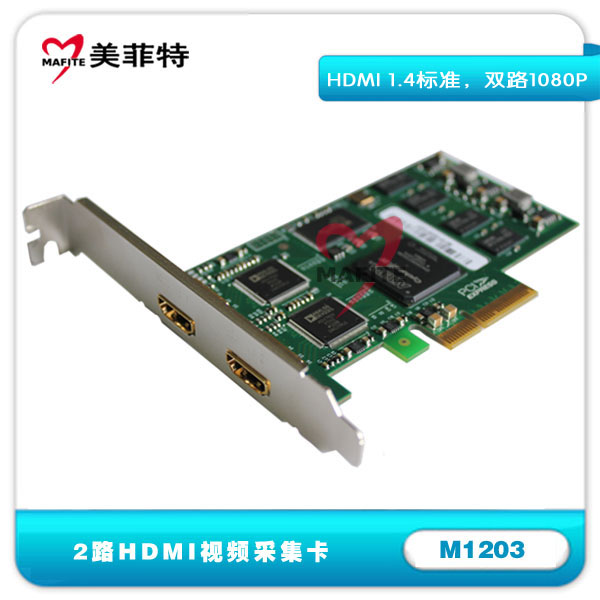

2路高清HDMI 采集卡

  产品特性

  可同时采集 2 路 HDMI 高清视频信号。

  输入视频信号可达 1080p/60 Hz。

  可采集 HDMI 中的 LPCM 音频信号。

  微软 AVStream 标准驱动,可支持大部分 Windows 上的多媒体视频软件或流媒体软件。

  超小尺寸:122.18mmx68.88mm,符合 Low-Profile 规格。

  请注意:

  1. 因版权保护原因,用户不得将本产品用于蓝光播放机输出高清信号的采集。

  高级特性

  高性能 DMA 传输功能。

  支持手工设定有效画面区域功能,可用于画面的剪裁和对特殊输入信号时序的支持。

  输入支持多阶画面缩放功能,具有三种针对画面宽高比的缩放模式。

  支持垂直滤波和运动自适应去隔行功能。

  硬件色彩转换,可输出 YUYV、UYVY、NV12、I420、RGB24、RGB32 色彩格式。

  输入支持色彩调节功能,可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节 R,G,B 三色的亮度、对比度。

  输入支持画面水平、垂直反转功能。

  固件可升级。

 【产品规格】



产品规格

主机接口PCI-Express x4, Half-length, 700MB/s 传输带宽
输入接口2 个 HDMI 接口
HDMI视频输入2 路 1080p/60Hz 高清 HDMI 信号
HDMI视频输入2 路 LPCM 音频信号

标 准

HDMI输入格式符合HDMI 1.4a 标准,支持1080p 36-bit Deep Color/2160p 8-bit
输出格式40×30-3840×2160,帧率:1-100 fps
视频采样率HDMI:297MHz
色彩空间YUYV、UYVY、 NV12、I420、RGB24、RGB32
视频处理
色彩空间转换硬件色彩转换
去隔行垂直滤波去隔行;运动自适应去隔行
画面缩放硬件5-Tap缩放
画面反转水平;垂直
画面剪裁
图像调节亮度/对比度/色调调节
饱和度调节/黑白,彩色控制
伽玛值调节 (Gamma)
单独调节R/G/B三色的亮度、对比度

其 他

操作系统支持支持以下操作系统的x86和x64版本:
Windows XP Professional
Windows Server2003
Windows Vista
Windows Server 2008
Windows 7
Windows Server 2008 R2
Windows 8
linux
兼容软件Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
板载内存256MB DDR2,工作频率为 160 Mhz,位宽 64bit
升级固件可升级
安装可插入PCI-Express x4, x8 或 x16 插槽;可安装在全高(4U)的机箱内
几何尺寸122.18mmx68.88mm
功耗<= 6W
工作温度范围0-50 摄氏度
保存温度范围-20-70 摄氏度
保存湿度范围5%-90 %



  标准附件

  Low-Profile 挡板 1 根

  请注意:

  1. PCI-Express 实际传输带宽与主机芯片组和计算机主板相关,可能低于此处所写数值。

  2. 实际输出帧率受 PCI-Express 接口传输带宽限制,可能低于设定值。

  真正 HDMI 数字接口

2路高清HDMI 采集卡

  提供****高质量 HDMI 输入,具有自适应均衡器,支持长达 30 米的 HDMI 输入电缆,完全满足特定环境用户的需求。提供 4 路 HDMI 输入,2 路通过挡板引入,2 路板上接口,可外接至机箱前端,可选择其中 2 路作为当前采集接口,方便用户使用。

  专业级视频处理功能

  色彩调节功能,可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R,G,B三色的亮度、对比度;提供运动自适应去隔行效果,运动画面不会发生拖尾现象,使得运动画面更加清晰。

  出众的图像质量

  实时高质量采集,可以得到全分辨率超高清无压缩视频采集,确保从高清素材输出生成的高清节目完全保留了原始的图像质量。真正的镜像采集,不存在任何损失或降低图像质量的压缩视频,还原色彩更加高清逼真。有了高质量的素材,您的创造力可以得到尽情发挥。

  高性能

  高速PCI-Express×4接口,达到600-800MB/s传输带宽,并采用高速大容量图像缓存技术,轻松达到更高的传输速率和质量;色彩空间转换、画面反转、缩放和去隔行等图像处理在FPGA内完成,极大地减少了CPU的负担,高效率 DMA传输方式进一步解放了CPU的能力,从而让CPU专注于用户指定的工作。

  全面兼容

  采用标准的 AV Stream 驱动,兼容使用 DirectShow 接口的各种音视频采集软件和使用 DirectSound 接口的音频采集软件,您无需二次开发,如:Windows Media Encoder;Adobe Flash Media Live Encoder;Real Producer Plus;VideoLAN for Windows。

  兼容多个应用程序同时采集

  具有SimuStream 功能,您可以同时使用多个应用程序同时采集单一信号源,每个通道不会降低帧率影响工作效率。

  超强稳定性

  所有芯片和电容元件使用进口高质量元件,采用 8 层板设计,信号品质优于同类产品,轻松通过超长时间全负荷工作,可连续工作 24h x7 不间断。

  硬件“软升级”

  采用美菲特专用视频处理引擎,具有高度的灵活性,您可以在不更换硬件的情况下,使用固件和驱动升级的方法升级美菲特视频处理引擎,在不需要更换芯片的条件下同样达到硬件升级的效果,极大程度地降低了维护成本,享受完美服务。

  【应用领域】

  1、教育课件录制、多媒体录播录像、会议录制、视频会议,远程教育培训;

  2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备;

  3、安检 X 光机、雷达图像信号、VDR纪录仪;

  4、医疗 X 光机、CT机、胃肠机等;

  此款美菲特M1203 2路实时HDMI采集卡可以说是目前国内市场上少有的多功能、多用途、稳定性强、采集视频格式多等优点,支持 DirectShow 应用软件为您的采集和流传输提供更多的选择,

美菲特官网:www.mftsp.com  www.mftvideo.com  全国咨询统一热线:010-57196215  15311325956  地址:北京市海淀区上地信息路2号东区1-15B
