美菲特M1106 SDI采集卡
mafite | 2017-09-30 16:01:06    阅读:19   发布文章

万能高清/标清信号输入

  通过美菲特M1106 SDI采集卡,您可以实现1路SD/HD/3G-SDI信号的采集及同时环路输出1路SDI信号。

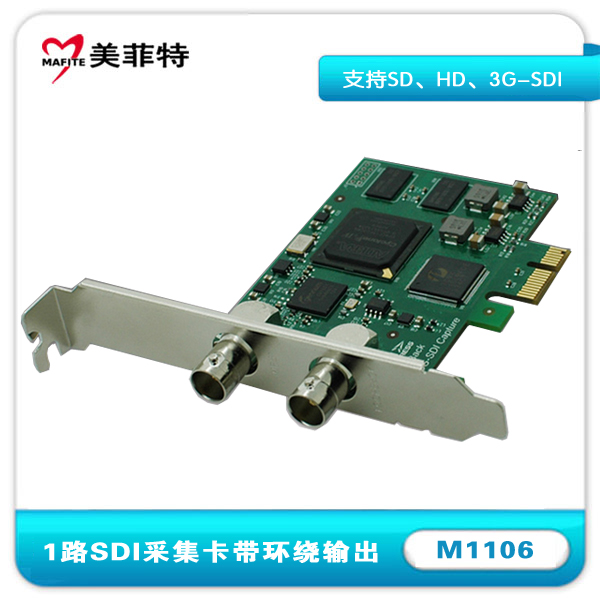

SDI采集卡



SDI采集卡输入输出图示



 【产品规格】



连接

主机接口PCI-Express x1, Low Profile,200MB/s 传输带宽
输入接口1个BNC 接口 (接 SD/ HD/ 3G-SDI 信号)
输出接口1个BNC 接口,环路输出
SDI 视频输入1 路SD/ HD/ 3G-SDI 视频信号,可达 1080P/60HZ
SDI 音频输入1 路SDI 内嵌音频

标 准

SDI输入格式SD/HD/3G-SDI,符合SMPTE-259/274/296/372/424/425/292标准
HD输出格式40×30-1920×1080,帧率: 1-60 fps
传输速率SDI:270Mb/s,1.485Gb/s,2.97Gb/s
环路输出格式与输入信号格式一致
色彩空间YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits
视频处理
色彩空间转换硬件色彩转换
画面缩放硬件 5-Tap 缩放
去隔行垂直滤波去隔行;运动自适应去隔行
画面反转水平;垂直
画面剪裁支持
图像调节亮度/对比度/色调调节
饱和度调节/黑白,彩色控制
伽玛值调节 (Gamma)
单独调节 R/G/B 三色的亮度、对比度

其 他

操作系统支持支持以下操作系统的x86和x64版本:
Windows XP Professional
Windows Server2003
Windows Vista
Windows Server 2008
Windows 7
Windows Server 2008 R2
Windows 8
linux
兼容软件Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
板载内存128MB DDR2,工作频率为 160 Mhz,位宽 32bit
升级固件可升级
几何尺寸85.18mm x 68.88mm
功耗<= 4W
工作温度范围0-50 摄氏度
保存温度范围-20-70 摄氏度
保存湿度范围5%-90 %



  请注意:

  1. 因版权保护原因,用户不得将本产品用于蓝光播放机输出高清信号的采集。

  专业视频处理

  美菲特M1106 SDI采集卡可以对输入信号进行任意高质量图像缩放、剪裁、色彩空间转换、Gamma 校正、DMA 传输等,满足您的个性化需求;能够自动去除画面黑边、手动调节有效画面区域;自动检测隔行视频源,进行去隔行处理,消除画面锯齿,做到专业****好。





  高质量音视频体验

  M1106 SDI采集卡可采集和播放原生无压缩高清、标清视频,还原色彩更加真实逼真,采用高速大容量图像缓存技术,杜绝画面拉丝现象,并且高采样率和高采样精度保证画面具有高锐利度、细节丰富、减少色边,带给用户高品质音视频体验。









  强劲性能

  M1106 SDI采集卡高清信号采集支持可达到 1080p60,无失帧现象;采用 PCI-E 主机接口进行高速传输,并且主要的图像处理功能都在 FPGA 内完成,****大程度解放 CPU;支持一机多卡,可同时运行。标准开发接口兼容更多软件

  采用标准开发接口,基于 DirectShow Filter 的音视频采集接口,基于 DirectSound 的音频采集接口,基于 IKsPropertySet 的扩展接口,兼容更多软件,如:Windows Media Encoder、Adobe Flash Media Live Encoder、Real Producer Plus、VideoLAN for Windows。

  7X24小时不间断工作

  所有芯片和电容元件使用高质量元件,采用6层板设计,信号品质优于同类产品,轻松通过超长时间全负荷工作,7x24h不间断连续工作,并支持电源管理。

  硬件“软升级”

  采用美菲特专用视频处理引擎,具有高度的灵活性,您可以在不更换硬件的情况下,使用固件和驱动升级的方法升级美菲特视频处理引擎,在不需要更换芯片的条件下同样达到硬件升级的效果,极大程度地降低了维护成本,享受完美服务。

  提供二次开发包SDK

  提供完整SDK开发包( C++、C#、VB、Delphi ),方便用户较快地集成到现有的系统中。可广泛应用于网络视频直播、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。

美菲特官网:www.mftsp.com  www.mftvideo.com  全国咨询统一热线:010-57196215  15311325956  地址:北京市海淀区上地信息路2号东区1-15B
